Ошибка p0443 указывает на неисправность цепи клапана системы улавливания паров бензина (в английском языке обозначается как Evaporative System Purge Control Valve Circuit Malfunction). Чаще всего ошибка с кодом p0443 возникает на автомобилях, имеющих солидный пробег (возраст), и вызвана она по причине засорения трубок или непосредственно клапана (его фильтра). Сама по себе ошибка не является критической, и при ее возникновении автомобиль можно использовать, но все же при малейшей возможности лучше избавиться от нее, тем более что сделать это совсем несложно. В большинстве случаев понадобится лишь почистить элементы системы улавливания паров бензина.

Ошибка p0443

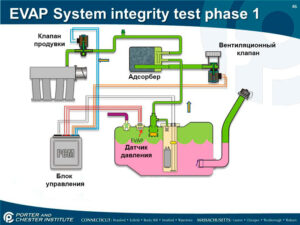

Что такое система EVAP

Перед тем как перейти к описанию ошибки р0443, имеет смысл вкратце остановиться на описании работы системы улавливания паров бензина (или по-английски — Evaporative Emission Control, EVAP). Ее основная задача состоит в предотвращении утечки паров бензина в атмосферу. Эти самые пары образуются в топливном баке при высокой температуре окружающего воздуха, или в более редких случаях при понижении атмосферного давления. При этом бензиновые пары аккумулируются в системе, а при запуске двигателя отводятся во впускной коллектор и сжигаются в двигателе вместе с топливовоздушной смесью. EVAP используется практически на всех двигателях современных автомобилей.

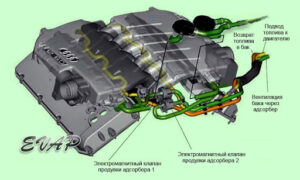

В систему улавливания паров бензина входит адсорбер (заполнен гранулами угля, и, собственно, предназначен для накопления в себе бензиновых испарений), электромагнитный клапан продувки адсорбера, а также соединительные трубки. Ошибка с кодом р0443 как раз указывает на неисправность упомянутого электромагнитного клапана, поэтому ее иногда называют ошибкой клапана паров топлива.

В двигателях, имеющих турбонагнетатель, система дополняется двухходовым клапаном, который предназначен для направления паров топлива при продувке адсорбера во впускной коллектор (если отсутствует давление наддува) или на впуск компрессора (если давление наддува есть). Двухходовой клапан нужен в системе, поскольку в турбированных двигателях разрежение во впускном коллекторе не создается.

Особенностью системы улавливания паров бензина является тот факт, что в нее встроен модуль самодиагностики. Это означает, что при запуске двигателя эта система проверяется в автоматическом режиме на работоспособность, в частности, на герметичность и корректную работу отдельных ее элементов. Это сделано для того, чтобы минимизировать вероятность попадания паров бензина в атмосферу, то есть, соображениями экологичности. В свою очередь это продиктовано жестким законодательством, действующим на этот счет в странах Евросоюза и некоторых других, в том числе, в США.

Внешние признаки ошибки P0443

Клапан EVAP

В большинстве случаев внешние признаки ошибки p0443 отсутствуют, за исключением активизированной сигнальной лампы Check Engine на приборной панели. В более редких случаях возможно появление запаха бензина в салоне, вызванное тем, что значительное количество бензиновых паров попали из топливной системы автомобиля в атмосферу или его вентиляционную систему.

Также изредка возможна неустойчивая работа двигателя на холостом ходу, «плавание» оборотов и даже полная остановка мотора. В движении может наблюдаться снижение динамических характеристик автомобиля, он слабо разгоняется, не «тянет». Однако такие симптомы могут указывать на различные другие неисправности, поэтому для выявления причины необходима дополнительная диагностика.

Изредка отмечаются случаи, когда ошибка р0443 возникает при включении кондиционера или системы климат-контроля. Дело в том, что при активизации этих систем двигатель начинает потреблять больше топлива, соответственно, в системе находится больше испарений бензина. И если их значение превышает допустимую норму — то это приводит к условиям формирования ошибки при условии, что электромагнитный клапан продувки системы находится в аварийном состоянии.

Условия формирования

Код ошибки P0443 формируется, когда ключ зажигания повернут в замке в положение ON, то есть, зажигание включено, однако непосредственно двигатель не запущен, и при этом ЭБУ диагностирует обрыв или короткое замыкание электрической обмотки клапана системы улавливания паров топлива. При этом активируется и сигнальная лампочка “чек”.

Также у некоторых автомобилей существуют дополнительные требования для формирования кода ошибки p0443. Например, для популярного автомобиля Chevrolet Captiva этими условиями является включенное зажигание, а также значение напряжение на аккумуляторной батарее и в целом в электросистеме автомобиля в пределах от 11 до 18 Вольт постоянного тока. Кроме этого ЭБУ диагностирует ошибку после 6 секунд соблюдения упомянутых условий. У других машин значения могут отличаться, но логика остается той же.

Возможные причины появления ошибки с кодом p0443

Существует ряд типовых причин, из-за которых возникает так называемая ошибка абсорбера, как иногда именуют ошибку р0443. Среди них:

Обрыв цепи клапана

  • Полный или частичный выход из строя электропневмоклапана системы улавливания паров бензина.
  • Обрыв или замыкание (на «+» или «массу») провода, соединяющего выводы электропневмоклапана и электронного блока управления двигателем (ЭБУ).
  • Обрыв (или повреждение изоляции) провода между блоком управления и «массой», отвечающего за передачу сигнала на электромагнитный клапан.
  • Обрыв (или повреждение изоляции) провода между главным реле и выводом на электромагнитном клапане системы улавливания паров топлива.
  • Механическое повреждение продувочного клапана. Например, он застрял в полностью открытом или полностью закрытом положении.
  • Повреждение в разъемах, так называемых «фишках». У каждой модели автомобиля они будут отличаться, необходимо проверять те контакты, которые отвечают за управление как системой улавливания паров бензина в общем, так и за управление ее электромагнитным клапаном в частности.
  • Некорректная работа ЭБУ. Это достаточно редкая причина, однако отмечаются случаи, когда после его перепрошивки или механического повреждения (например, повреждение электронной дорожки) имели место так называемые «глюки». Однако при этом, как правило, возникает не одна, а несколько ошибок, зачастую не связанных между собой.

Однако чаще всего ошибки, связанные с некорректной работой системы улавливания топливных испарений (в том числе и 0443) возникают по причине засорения фильтра и трубок или других элементов, входящих в состав указанной системы. Например, частой причиной является то, что в адсорбере со временем гниет и рассыпается имеющийся в нем поролон, из-за чего уголь уходит в систему, забивая ее. В том числе забивается и клапан, вследствие чего он перестает корректно работать, вызывая соответствующие ошибки. Гниение происходит по банальным причинам — старости, постоянного намокания от конденсата, перепадов температур и так далее. Зачастую при забитом клапане системы EVAP при открытых передних окнах можно ощущать явный запах бензина в салоне. Особенно это актуально для теплого времени года.

Известны случаи, когда причиной формирования ошибки P0443 является отсутствие предохранителя в цепи управления клапаном системы улавливания паров топлива. Другой вариант — использование предохранителя с меньшим, чем нужно, номинальным значением тока срабатывания. Например, на популярном автомобиле Chevrolet Aveo наблюдалась при установке соответствующего предохранителя на 10 Ампер вместо положенных 15 Ампер. Его замена решила проблему.

Также причиной возникновения кода ошибки р0443 может быть разгерметизация крышки (или системы шлангов) топливного бака. Например, уплотнительная резинка на его крышке со временем износилась и не держит вакуум. Чтобы это проверить, достаточно прислушаться, раздается ли шипение во время того, как автовладелец откручивает крышку бензобака. Если звук есть — значит, скорее всего, система герметична. Если же такого звука нет — существует риск, что она подпускает воздух, а это может быть прямой причиной формирования в ЭБУ кода ошибки p0443.

Устранение ошибки p0443

Методы устранения ошибки р0443 зависят от причин, вызвавших ее. В первую очередь необходимо проверить, не является ли формирование ошибки P0443 так называемым «глюком». Для этого необходимо программно или механически удалить из памяти ЭБУ информацию об ошибке. Сделать это можно путями. Первый, более «цивилизованный», заключается в том, чтобы с помощью компьютера и соответствующего программного обеспечения удалить упомянутую информацию. Однако для этого нужно иметь, собственно, компьютер или смартфон и программное обеспечение.

Другой же метод более простой. Для его реализации необходимо просто на 5…10 секунд отсоединить минусовую клемму от аккумуляторной батареи, после чего вернуть ее на место. После этого электронный блок управления перезапустится и выполнить диагностику всех систем автомобиля заново. Если было ложное срабатывание, то и информация об ошибке больше не повторится. Если же условия формирования имеют место, то нужно выполнять дальнейшую диагностику.

Для этого нужно выполнить одно или несколько из описанных ниже действий:

Замена клапана EVAP

  • Проверить состояние адсорбера. Для этого необходимо демонтировать электромагнитный клапан системы EVAP и посмотреть, имеется ли в его корпусе уголь. Если это так, то необходимо заменить поролоновый сепаратор адсорбера. Если же очень поржавел и/или поврежден его корпус, то нужно рассмотреть вопрос и о полной замене адсорбера.
  • Проверить работу электровакуумного клапана продувки от угольного адсорбера. Сделать это можно двумя способами. Первый — с помощью специального диагностического прибора, поэтому он подойдет, скорее, для работников автосервиса. Для этого нужно отсоединить вакуумный шланг клапана продувки от адсорбера, запустить двигатель (предварительно установив нейтральную скорость и включив стояночный тормоз) и подсоединить электронный диагностический прибор. Далее, в зависимости от используемого на нем программного обеспечения, посмотреть рабочие характеристики электроклапана. Вручную же проверить его можно гораздо проще. Для этого нужно лишь поднести палец к отсоединенному шлангу и проверить, всасывается ли в него воздух или нет. В рабочем состоянии он должен всасываться, если этого не происходит, значит, скорее всего, электромагнитный клапан вышел из строя и необходима дополнительная диагностика. При выключенном клапане воздух также не всасывается.
  • Если в результате проверки было установлено, что сам клапан находится в рабочем состоянии, то нужно выполнить ревизию его проводки. Для этого в первую очередь необходимо отсоединить разъем клапана (VSV). Далее необходимо с помощью многофункционального мультиметра измерить значение напряжения, подающегося на электромагнитный клапан при включенном зажигании. Это значение должно находиться в пределах 11…14 Вольт для стандартных легковых автомобилей, которые рассчитаны на напряжение электросистемы в 12 Вольт.
  • Для проверки целостности провода, соединяющего ЭБУ и электромагнитный клапан, необходимо отсоединить их с обеих сторон, то есть, отсоединить разъемы. Далее с помощью того же мультиметра (однако переведенного в режим «прозвонки» или в режим измерения значения сопротивления) проверить целостность провода. Нормальное значение сопротивления изоляции должно находиться в пределах от 1 Ома до 10 кОм. Если измеренное значение сопротивления выходит за эти пределы — значит, имеет место обрыв провода или повреждение изоляции. В любом случае нужно разбираться детальнее и визуально проверить состояние провода. Если сделать этого не удалось — просто поменяйте провод или полностью жгут на новый.
  • Проверить состояние провода между электромагнитным клапаном и интегрированным реле или предохранителем (этот шаг может отличаться у разных моделей машин, поскольку данная схема может быть по-разному реализована). Действия аналогичны предыдущему пункту. Необходимо отсоединить провод с обоих концов и измерить значение сопротивления его изоляции. Диапазон здесь будет аналогичный — от 1 Ома до 10 кОм. Если значение больше или меньше — значит, провод поврежден.

Работники автосервисов могут проверить клапан продувки системы улавливания паров топлива с помощью упомянутого диагностического прибора и программного обеспечения. Так, при включенном зажигании и выключенном двигателе необходимо подсоединить прибор к ЭБУ и с помощью программных средств подавать команды на упомянутый клапан. При этом должны быть явно слышны щелчки, характерные для его работы. В частности, нужно подать команду на его открытие на 50%. При увеличении этого значения скорость цикличной работы клапана должна увеличиваться, а при снижении значения — уменьшаться. При достижении значения в 0% клапан должен перестать щелкать.

Если проблема заключается в механическом повреждении клапана, то можно попытаться его «реанимировать». Стандартная конструкция этого клапана подразумевает наличие в нем электромагнитной катушки и иглы с пружиной, которые и открывают/закрывают данный клапан. Со временем пружина может «постареть» и не выдавать необходимого усилия. Или в катушке будет межвитковое замыкание. В обоих случаях клапан будет работать некорректно. Можно попытаться заменить пружину и/или почистить механический привод клапана. Однако в большинстве случаев при данном нарушении эксплуатации мастера (автовладельцы) попросту меняют клапан адсорбера на новый.

Дополнительные ошибки

Зачастую ошибку адсорбера сопровождают другие, параллельные, ошибки, которые указывают на неполадки со смежными элементами системы. Так, частыми «спутниками» указанной неполадки бывают ошибки с кодами:

P0444. Данная ошибка указывает на то, что возникло замыкание на источник питания или обрыв цепи управления клапаном продувки адсорбера. Также для формирования ошибки с кодом p0444 необходимо выполнение следующих обязательных условий (они могут отличаться у разных моделей автомобилей, для примера взята популярная машина Hyundai Solaris):

  • целая (не оборванная и не поврежденная) электрическая проводка, в частности, от ЭБУ до электромагнитного клапана системы EVAP;
  • значение постоянного напряжения на аккумуляторной батарее и в целом в электросистеме машины находится в пределах от 10,7 до 16 Вольт;
  • продолжительное время диагностики;
  • активизация контрольной лампы Check Engine на приборной панели выполняется через три цикла поездки.

У упомянутой машины Hyundai Solaris значение сопротивления обмотки клапана системы EVAP составляет ровно 16 Ом при температуре +20°С.

P0447. Код ошибки указывает на то, разомкнута (разорвана) цепь управления клапаном системы улавливания испарений топлива. Как правило, причиной формирования этой ошибки является «гниение» управляющей проводки, идущей до электромагнитного клапана. Зачастую такая проблема возникает на машинах, у которых клапан расположен в задней части корпуса, например, возле одного из задних колес. В этом случае на проводку воздействует влага, грязь, реагенты с покрытия дороги. Все это со временем может повредить защитную изоляцию проводки и, как следствие, вызвать ошибку с упомянутым кодом. В качестве ремонта можно рекомендовать лишь замену проводки, а может быть и всего клапана.

Заключение

Ошибка с кодом p0443 не является критичной, и при ее возникновении автомобилем можно пользоваться, не особо волнуясь за его техническое состояние. Однако вызвавшие ее неисправности все же оказывают негативное влияние на окружающую среду, а в критических случаях могут привести к отравлению бензиновыми парами водителя или пассажиров. Также в закрытом помещении большое количество испаренного бензина может привести к повышению взрывоопасности и/или возгоранию. Поэтому при малейшей возможности от ошибки р0443 все же лучше избавиться путем исправления неисправностей, вызвавших условия ее формирования.
